ระยะทาบเหล็ก เรื่องเล็กที่พลาดแล้วเสียหายไม่เล็ก

ทำงานคุมไซต์มาหลายปี ยอมรับว่าเรื่อง “ทาบเหล็ก” เป็นหนึ่งในจุดที่เห็นความผิดพลาดซ้ำๆ บ่อยที่สุด ทั้งที่จริงๆ แล้วมันไม่ใช่เรื่องซับซ้อนอะไร แต่ด้วยความที่มันดูเป็นรายละเอียดเล็กๆ หน้างานจริงเลยมักถูกมองข้าม จนกว่าจะมีปัญหาให้เห็นทีหลัง ซึ่งตอนนั้นก็สายไปแล้วเพราะคอนกรีตเทปิดไปหมดแล้ว

วันนี้เลยอยากเล่าเรื่องนี้ให้ฟังแบบเข้าใจง่ายๆ จากประสบการณ์จริง ไม่ใช่แค่ท่องสูตรตามตำรา

ทำไมต้องมีการต่อเหล็ก

ถ้าเป็นไปได้ทุกคนก็อยากใช้เหล็กเส้นยาวต่อเนื่องไม่มีรอยต่อ เพราะมันแข็งแรงที่สุดแน่นอน แต่ในความเป็นจริงทำแบบนั้นไม่ได้ ด้วยเหตุผลง่ายๆ คือ

• เหล็กที่ขายในตลาดมีความยาวจำกัด ปกติจะอยู่ที่ประมาณ 10-12 เมตร
• ขนส่งเหล็กเส้นยาวเกินไปทำได้ยากและแพง
• พื้นที่หน้างานบางจุดก็ไม่เอื้อให้ใส่เหล็กยาวๆ เข้าไปได้
• การใช้เศษเหล็กที่เหลือจากการตัดให้เกิดประโยชน์ก็ช่วยลดของเสียได้เยอะ

ด้วยข้อจำกัดพวกนี้ การต่อเหล็กหรือที่เรียกกันว่า “ทาบเหล็ก” (Lap Splice) จึงเป็นเรื่องที่หลีกเลี่ยงไม่ได้ในงานก่อสร้างจริง

ทาบเหล็กคืออะไรกันแน่

พูดง่ายๆ คือการเอาเหล็กสองเส้นมาวางซ้อนทับกันเป็นระยะหนึ่ง เพื่อให้แรงที่วิ่งอยู่ในเหล็กเส้นแรกส่งต่อไปยังเส้นที่สองได้ เหมือนเป็นเหล็กเส้นเดียวกัน

ตรงนี้มีความเข้าใจผิดที่เจอบ่อยมาก คือหลายคนคิดว่าแค่เอาลวดผูกเหล็กสองเส้นให้ติดกันแน่นๆ ก็เพียงพอแล้ว ซึ่งไม่จริงเลย ลวดผูกทำหน้าที่แค่ยึดตำแหน่งเหล็กไม่ให้ขยับตอนเทคอนกรีตเท่านั้น ตัวที่ถ่ายแรงจริงๆ คือแรงยึดเหนี่ยว (Bond) ระหว่างผิวเหล็กกับคอนกรีตที่ห่อหุ้มอยู่รอบๆ

พอคอนกรีตแข็งตัว มันจะเกาะกับผิวบั้งของเหล็กข้ออ้อยแน่น แรงจากเหล็กเส้นหนึ่งจึงค่อยๆ ถ่ายผ่านคอนกรีตไปยังอีกเส้นตลอดความยาวที่ทาบกัน ถ้าระยะทาบสั้นไป พื้นที่ยึดเกาะไม่พอ เหล็กก็จะลื่นไถล (Slip) แล้วสูญเสียความสามารถในการรับแรงไปทันที

แล้วควรทาบยาวแค่ไหน

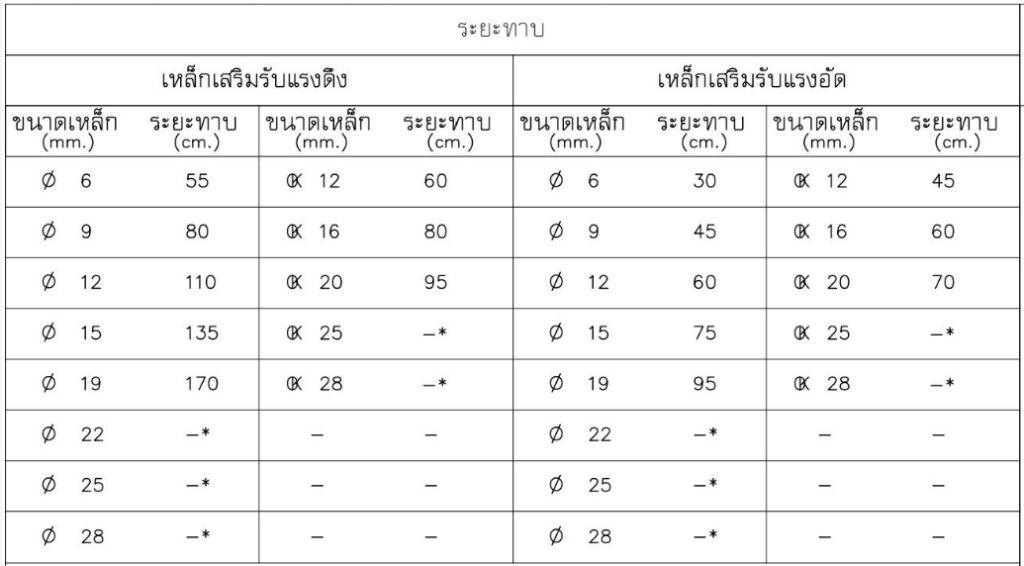

จริงๆ แล้วระยะทาบไม่มีตัวเลขตายตัว มันขึ้นกับหลายปัจจัย เช่น ขนาดเส้นผ่านศูนย์กลางเหล็ก กำลังอัดคอนกรีต กำลังเหล็ก และตำแหน่งที่ต่อ แต่ในงานทั่วไปที่หน้างานมักใช้ค่าประมาณคร่าวๆ ดังนี้

เหล็กรับแรงดึง: ประมาณ 40d-50d (d คือขนาดเส้นผ่านศูนย์กลางเหล็ก)

ตัวอย่างเช่น เหล็ก DB16 ระยะทาบ = 40×16 = 640 มม. หรือประมาณ 64 ซม.

เหล็กรับแรงอัด: สั้นกว่าฝั่งแรงดึง ประมาณ 30d-40d เพราะแรงอัดต้องการการถ่ายแรงน้อยกว่า

ขนาดเหล็ก	ระยะทาบโดยประมาณ (40d)
DB12	48 ซม.
DB16	64 ซม.
DB20	80 ซม.
DB25	100 ซม.
DB28	112 ซม.
DB32	128 ซม.

ย้ำอีกครั้งว่าตัวเลขพวกนี้เป็นแค่ค่าประมาณเบื้องต้นเท่านั้น หน้างานจริงต้องยึดตามแบบก่อสร้างและมาตรฐานที่วิศวกรผู้ออกแบบกำหนดไว้เสมอ อย่าเดาเอาเองเด็ดขาด

ตำแหน่งไหนห้ามต่อเหล็ก

ข้อนี้สำคัญไม่แพ้เรื่องความยาว เพราะต่อให้ทาบยาวถูกต้อง แต่ถ้าไปต่อผิดตำแหน่งก็มีปัญหาได้เหมือนกัน หลักคร่าวๆ คือ ห้ามต่อเหล็กในบริเวณที่รับแรงสูงสุด

• คาน: เหล็กล่างรับแรงดึงมากที่สุดตรงกลางช่วงคาน จึงไม่ควรต่อกลางคาน ส่วนเหล็กบนรับแรงมากใกล้หัวเสา ก็ต้องเลี่ยงจุดนั้นเช่นกัน
• เสา: ควรกระจายจุดต่อให้ห่างกัน ไม่ต่อเหล็กทุกเส้นที่ระดับเดียวกัน
• พื้น: เลี่ยงจุดที่เกิดโมเมนต์สูง และให้เป็นไปตามที่แบบวิศวกรรมระบุ

ปัญหาที่เจอบ่อยหน้างาน

จากประสบการณ์ตรง ปัญหาที่เจอซ้ำๆ มีไม่กี่แบบ

ทาบสั้นเกินไป — ปัญหาคลาสสิกที่สุด บางทีเพราะเหล็กไม่พอเลยยอมทาบสั้นลง บางทีก็เพราะอยากประหยัดวัสดุ หรือแค่ไม่รู้ว่าต้องทาบเท่าไหร่ ผลคือกำลังรับแรงลดฮวบ

รวมจุดต่อไว้ที่เดียวกันหมด — ทำให้จุดนั้นกลายเป็นจุดอ่อนของโครงสร้าง วิธีแก้คือสลับตำแหน่งต่อ กระจายให้ไม่ทับกัน

ผูกลวดหลวม — เหล็กขยับตอนเทคอนกรีต ตำแหน่งเพี้ยนไปจากแบบ

Cover ไม่พอ — พอเหล็กมาต่อกันแล้วจำนวนเหล็กในพื้นที่นั้นมากขึ้น ถ้าไม่ระวังคอนกรีตหุ้มจะบางลง ไหลเข้าไม่ทั่วถึง เกิดโพรงรังผึ้งตามมา

ต่อเหล็กคนละขนาดโดยไม่เช็คแบบ — เช่น เอา DB16 ไปต่อกับ DB20 แบบไม่ได้ดูรายละเอียดการออกแบบก่อน ตรงนี้ต้องเช็คให้ชัวร์ทุกครั้ง

เช็คลิสต์ก่อนเทคอนกรีต

ก่อนไฟเขียวให้เทคอนกรีตทุกครั้ง ควรเดินตรวจอย่างน้อยตามนี้

• ระยะทาบตรงตามแบบหรือไม่
• จำนวนจุดต่อถูกต้องตามที่ระบุ
• ตำแหน่งต่ออยู่ในโซนที่อนุญาต
• ลวดผูกแน่น เหล็กไม่ขยับ
• ระยะหุ้มคอนกรีตเพียงพอ
• ไม่มีคราบน้ำมัน สี หรือสิ่งแปลกปลอมเกาะบนผิวเหล็ก
• ระยะห่างระหว่างเหล็กพอให้คอนกรีตไหลผ่านได้จริง

แล้ว Mechanical Coupler ล่ะ ใช้ตอนไหน

งานอาคารสูงหรือโครงสร้างขนาดใหญ่สมัยนี้เริ่มหันมาใช้ข้อต่อทางกล (Mechanical Coupler) แทนการทาบเหล็กมากขึ้น เพราะช่วยลดความแออัดของเหล็กในจุดที่แน่นอยู่แล้ว ใช้พื้นที่น้อยกว่า ประหยัดความยาวเหล็ก และเหมาะกับเหล็กเส้นใหญ่เป็นพิเศษ

แต่ก็ต้องยอมรับว่าต้นทุนสูงกว่าการทาบเหล็กแบบปกติพอสมควร เลยต้องชั่งน้ำหนักความคุ้มค่าเป็นโครงการไป ไม่ใช่ทุกงานที่จำเป็นต้องใช้

ฝากถึงวิศวกรจบใหม่

เห็นน้องวิศวกรจบใหม่หลายคนมักโฟกัสอยู่ที่งานคอนกรีตหรือแบบโครงสร้างภาพรวมเป็นหลัก แล้วมองข้ามรายละเอียดเล็กๆ อย่างจุดต่อเหล็กไป ทั้งที่จริงแล้วเรื่องนี้เป็นหนึ่งในรายการที่ต้องตรวจละเอียดที่สุดก่อนอนุมัติเทคอนกรีต

สิ่งที่อยากแนะนำคือ อ่านแบบให้ครบ ตรวจระยะทาบด้วยตัวเอง เอาสายวัดไปวัดจริงหน้างาน อย่าอาศัยการกะด้วยสายตาหรือประสบการณ์ล้วนๆ ถ้าไม่แน่ใจให้ถามผู้ออกแบบตรงๆ ดีกว่าเดาเอง เพราะความผิดพลาดแค่นิดเดียวตอนติดตั้งเหล็ก อาจกลายเป็นปัญหาใหญ่ที่แก้ไม่ได้แล้วหลังโครงสร้างเสร็จ

---

สรุปแล้ว ระยะทาบเหล็กไม่ใช่แค่ตัวเลขที่ต้องท่องจำ แต่เป็นเรื่องของหลักการถ่ายแรงที่ต้องเข้าใจจริงๆ ว่าทำไมต้องทาบเท่านี้ ทำไมต้องเลี่ยงจุดนี้ พอเข้าใจหลักการแล้ว การควบคุมงานหน้าไซต์จะง่ายขึ้นเยอะ และช่วยลดความเสี่ยงที่จะเกิดปัญหาซ่อนอยู่ในโครงสร้างไปได้อีกมาก

เพราะเหล็กต่อผิดตำแหน่งอาจมองไม่เห็นเลยหลังเทคอนกรีตปิดไปแล้ว แต่ผลของมันจะอยู่กับอาคารไปตลอดอายุการใช้งาน
